COVER MAKALAH

LAPORAN TUGAS AKHIR KKPI

Diajukan untuk salah satu sarat mengikuti ujian akhir KKPI

OLEH:

ADE WARLIS

NIS : 27114

XII TEKNIK AUDIO VIDIO

SMK NEGERI 1 KOTA BUKITTINGGI

TAHUN AJARAN 2014/2015

KATA PENGANTAR

Puji  sukur  penulis  ucapkan  kehadirat  Allah SWT  yang  melimpahkan  rahmat  dan  karunianya, sehingga  penulis  dapat  menyelesaikan laporan yang berjudul “laporan tugas kkpi” . Laporan ini diajukan guna memenuhi tugas mata pelajaran  KKPI.

    Dalam penulisan Laporan ini penulis banyak mendapat bantuan, bimbingan,arahan dari berbagai pihak. Untuk itu dalam kesempatan ini, penulis ingin mengucapkan terima kasih kepada:

1. Tuhan Yang Maha Esa, Allah SWT.
2. Kepada orang tua dan keluarga yang telah memberikan dukungan, do’a serta bimbingan dan bantuan baik moril dan materil.
3. Bapak Mawardi Tanjung selaku guru agama di lokal XII TAV
4. Serta rekan-rekan siswa yang slalu memberi saya dukungan . dan semangat dalammembuat laporan tugas KKPI ini.

Penulis menyadari bahwa dalam penulisan Laporan ini masih jauh dari kesempurnaan .Untuk itu kritik dan sarannya yang bersifat membangun demi kesempurnaan laporan ini .akhir kata penulis berharap semoga laporan ini bermanfaat bagi kita semua.amin

                                                                                                 Bukittinggi ,September 2014



                                                                                                                 Penulis

DAFTAR ISI

COVER

KATA PENGANTAR    2

DAFTAR ISI    3

BAB 1 PENDAHULUAN    4

BAB 2 TUGAS YANG DISELESAIKAN    5

1. Email    5
2. Cara membuat email    7
3. Alamat email teman    10
4. Tutorial internet dan email    10
5. Blogger    30
6. Cara membuat blogger    37
7. UAS KKPI    42
8. Cara melamar pekerjaan lewat internet    54
9. Cara melamar perguruan tinggi lewat internet    60
10. Soal-soal KKPI    67

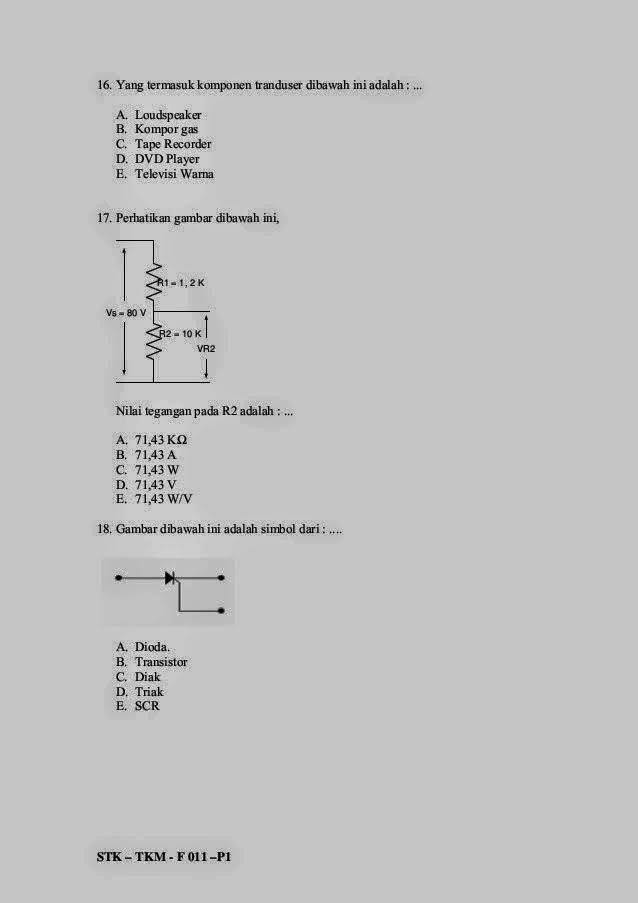

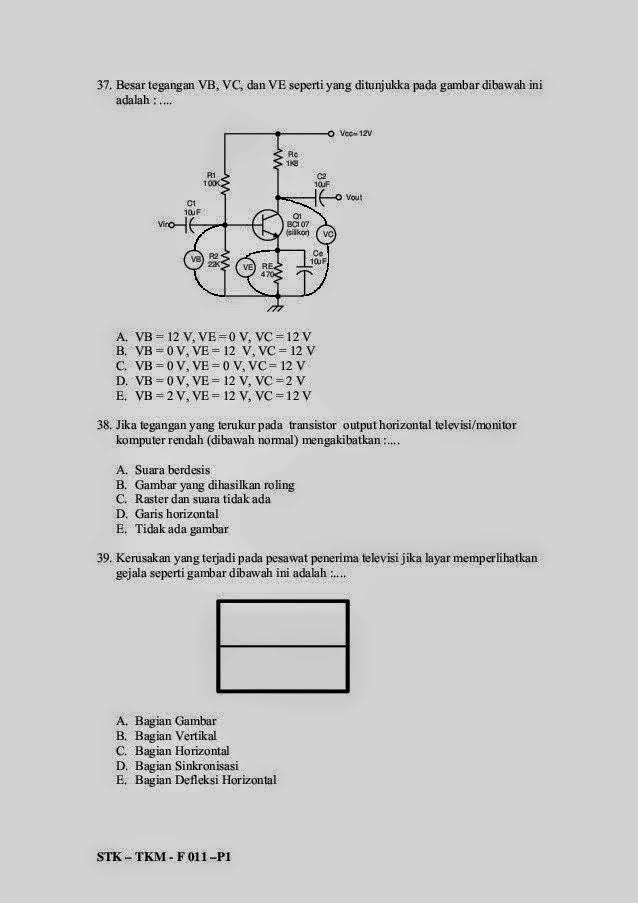

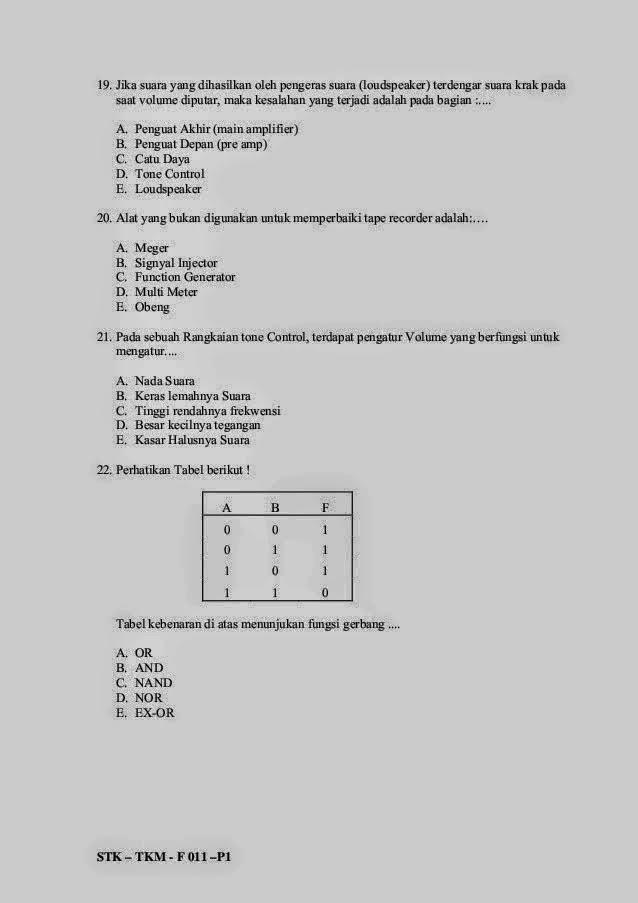

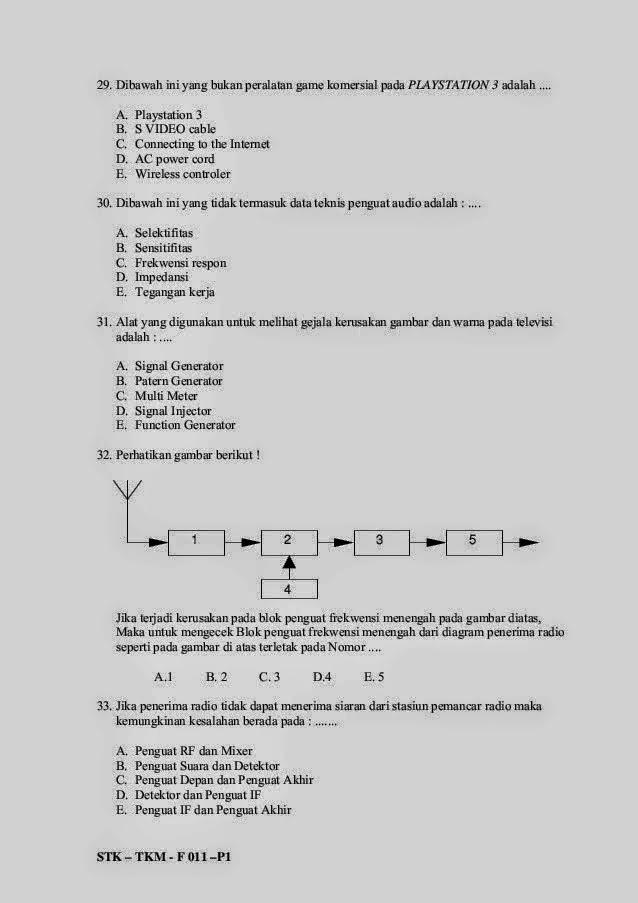

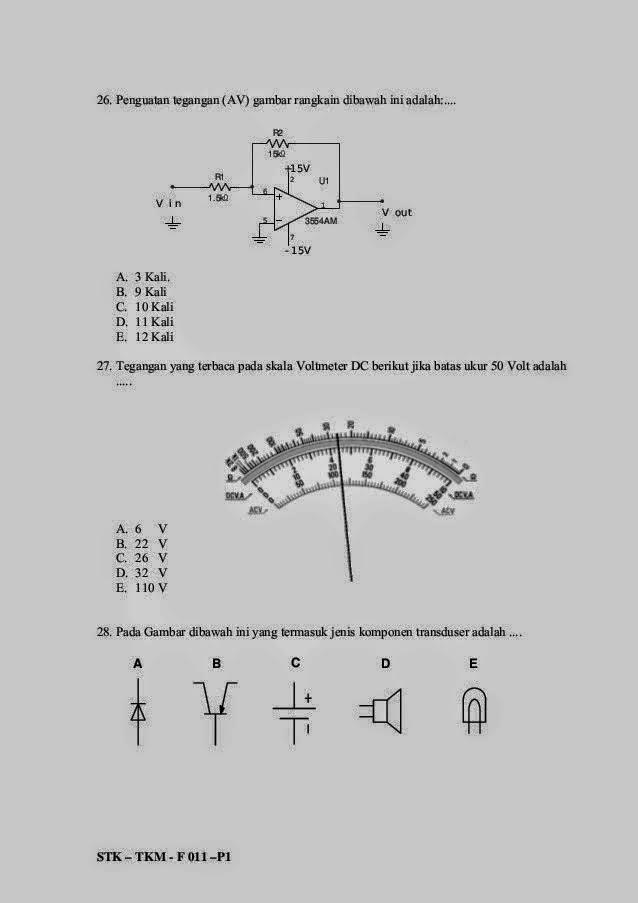

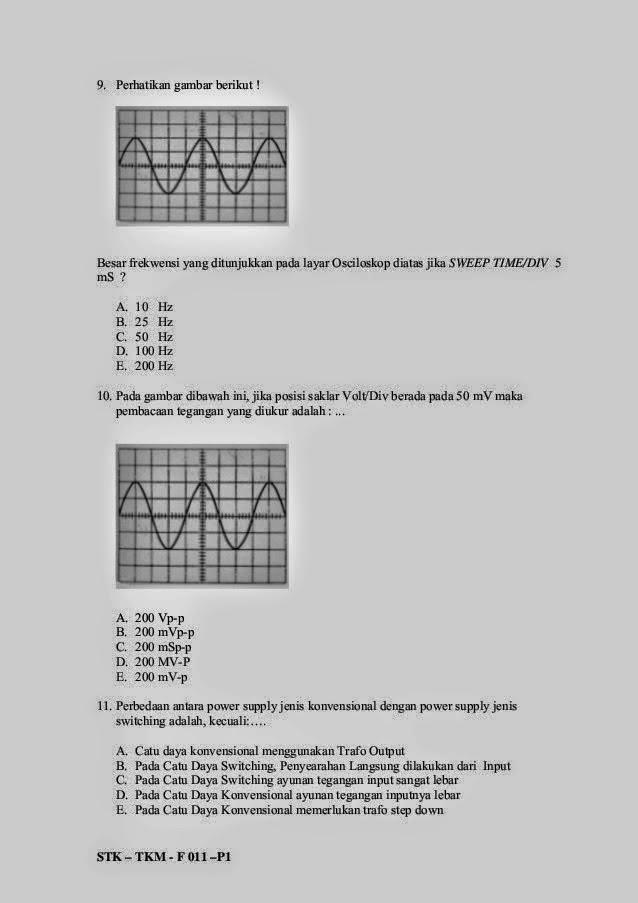

11. Soal UN Produktif    90
12. Uji Produktif    124
13. Ujian Nasional    145

BAB 3 PENUTUP    183

DAFTAR PUSTAKA    184

BAB I

PENDAHULUAN

KKPI (Keterampilan computer pengolah informasi) adalah salah satu mata pelajaran yang ada di SMKN 1 Bukittinggi yang mana pelajaran KKPI ini sudah pelajari dari kelas satu sampai kelas tiga materi kelas satu adalah Microsoft word dan Microsoft excel pada kelas dua adalah Microsoft acces dan Microsoft power poin pada kelas tiga adalah tentang internet karena internet sangat berguna untuk mempermudah suatu pekerjaan kita yang sulit dan juga digunakan oleh orang untuk melakukan suatu bisnis yang akan menghasilkan uang cukup banyak dan juga ada yang digunakan untuk media pembelajaran serta ujian secara online.

Materi internet dikelas tiga adalah :

1. E-mail
2. Cara membuat E-mail
3. Alamat E-mail teman
4. Tutorial Internet Dan Email,
5. Blogger,
6. Cara membuat blog
7. UAS KKPI,
8. Cara melamar pekerjaan lewat internet,
9. Cara melamar keperguruan tinggi lewat internet,
10. Soal-soal KKPI
11. Soal UN Produktif,
12. Uji produktif,
13. Soal UN(B.Indonesia-B.Inggris-Matematika).

Dikirim Ke :        mawardi.tanjung5@gmail.com

                          mawardi1955@gmail.com

                          ambodenay@yahoo.co.id

Email Saya :        adewarlis02@gmail.com

                          apuakndoet@gmail.com

Baca selengkapnya » 0 komentar

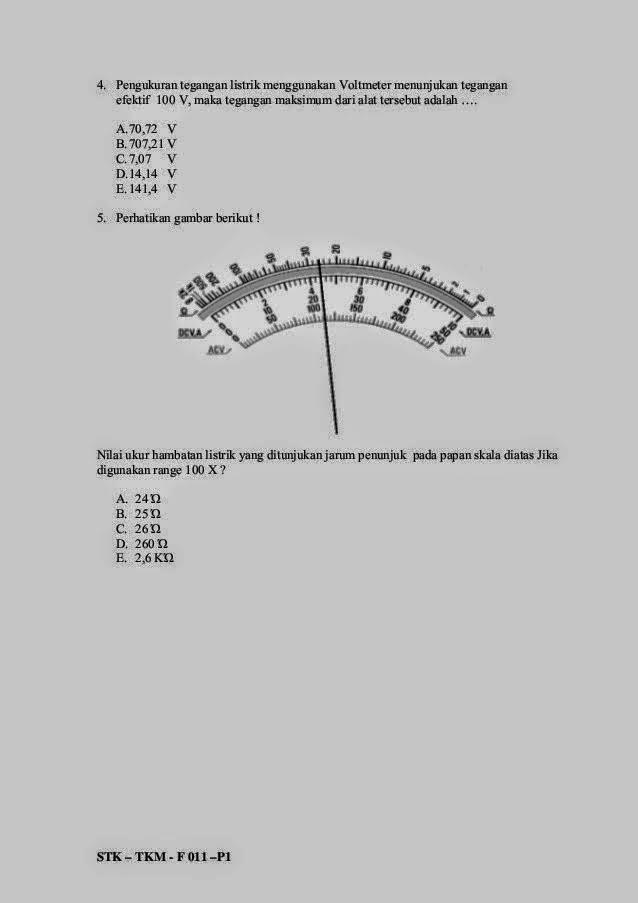

SOAL UJIAN NASIONAL ( B.INDONESIA , B.INGGRIS , MATEMATIKA )

Baca selengkapnya » 0 komentar

UJI PRODUKTIF

1. Uji PRODUKTIF

DEPARTEMEN PENDIDIKAN NASIONAL

UJIAN NASIONAL

TAHUN PELAJARAN 2009/2010

SOAL UJIAN PRAKTIK KEJURUAN

Satuan Pendidikan    :    Sekolah Menengah Kejuruan (SMK)

Kompetensi Keahlian    :    Teknik Audio Video

Kode                :    1174

Alokasi Waktu        :    24 jam

Bentuk Soal        :    Penugasan Perorangan



I.     PETUNJUK

1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 4 halaman.

2. Ujian praktik ini terdiri atas 3 tugas dengan rincian penugasan sebagai berikut:

Hari ke-1: 6 jam; perencanaan rangkaian Power Amplifier BTL.

Hari ke-2: 10 jam; perakitan rangkaian Power Amplifier BTL.

Hari ke-3: 8 jam; pengujian rangkaian Power Amplifier BTL.

3. Periksalah semua kebutuhan alat dan bahan.

4. Kalibrasilah peralatan sebelum digunakan.

5. Pakailah pakaian praktek.

6. Perhatikanlah keselamatan kerja.

II.    KESELAMATAN KERJA

1. Bekerjalah dengan hati-hati.

2. Simpanlah sisa ferrit clorida pada wadah yang telah disediakan.

3. Hati-hatilah dalam menggunakan peralatan.

4. Hati-hatilah dalam menggunakan dan menempatkan solder.

III.    DAFTAR PERALATAN, KOMPONEN, DAN BAHAN

No.	Nama Alat/Komponen/Bahan	Spesifikasi	Jumlah	Keterangan
1	2	3	4	5
1	Alat Tes /Alat Tangan Bor Toolset Multimeter Osciloscope Function Generator Radio/Tape/VCD/DVD Speaker Dummy Load	Mini Standar Praktik 20KOhm/V 2CH 20MHz Standar Praktik Standar Praktik 8 Ohm/150W 4-16 Ω/100 watt	1 pcs 1 set 1 pcs 1 pcs 1 pcs 1 pcs 2 pcs 1 pcs	Standar Standar
2	Komponen Resistor Resistor Resistor Capasitor Capasitor Elco Elco Elco IC Dioda	22K 680 1 0.1uF 0.22uF 1uF /25V 22uF/25V 100uF/50V TDA2030 1N4001	5 2 2 2 2 1 2 2 2 4
3	Bahan Timah Solder Kabel Copper clade (PCB) Cairan kimia pelarut Cairan perak nitrat Box Kertas milimeter Kertas foto Kertas semilog Timah solder Mur baut Kain pembersih/majun	1 roll Serabut tunggal 8x15cm HCL, H2O2, air AgNo3 Bentuk U 15X15 A4 Tipis 100 gr Standar Kualitas baik 2 cm/3mm	1 secukupnya secukupnya 1 ons 1 lembar 1 lembar 1 lembar 4 secukupnya

SOAL/TUGAS

Kegiatan Uji Kompetensi berupa pembuatan Perakitan Amplifier BTL

dilaksanakan dalam 3 tahap dengan sejumlah kegiatan. Lakukan pembuatan dengan ketentuan sebagai berikut.

A. Pembuatan PCB dan pemasangan komponen.

1. Gambarlah layout PCB secara manual pada kertas grafik dengan ukuran

10 cm x 8 cm maksimal. Kumpulkan hasilnya.

2. Buatlah layout PCB untuk memindahkan gambar atau memindahkan layout ke copperclade secara manual.

3. Larutkan coperclade dan lapisi dengan perak nitrat

4. Lakukan pengeboran PCB

5. Periksa jumlah serta kualitas komponen rangkaian yang disediakan panitia

ujian

6. Pasang komponen rangkaian.

7. Setelah disolder dan dilakukan pemotongan kaki, pekerjaan dikumpulkan.

B. Pemasangan pada box dan Pengujian

1. Pasang rangkaian yang telah dibuat ke dalam box yang telah disiapkan,

lengkapi dengan kabel sehingga siap diuji.

2. Lakukan pengujian seperti blok sebagai berikut :

Gambar 1. Susunan peralatan untuk pengujian fungsi amplifier

Gambar 2. Susunan peralatan untuk pengujian respons frekuensi

3. Isilah hasil pengukuran dan pengujian pada format yang telah disiapkan.

4. Rapihkan peralatan dan kumpulkan beserta hasil pengukuran.

5. Matikan sumber tegangan pada peralatan pengujian.

C. Presentasi dan Wawancara

1. Bereskan tampilan peralatan sehingga menjadi peralatan yang menarik.

2. Lakukan presentasi di hadapan penilai yang ditunjuk

3. Jawablah pertanyaan penguji mengenai fungsi, cara kerja dan aplikasi peralatan

yang telah dibuat.

D. Diagram skema Rangkaian

(Skema rangkaian Power Amplifier yang akan dirakit disesuaikan dengan kondisi

komponen Amplifier BTL yang ada didaerah dan sekolah masing-masing.)

Gambar 3. Rangkaian BTL

E. Format Pengukuran

1. Berikan tegangan terbagi +/-12V rangkaian yang akan diuji.

2. Seluruh catatan hasil pengukuran harus diketahui oleh penguji.

3. Penguatan Tegangan dari hasil pengukuran....

4. Respon Frekuensi Amplifier ......... Hz ........... KHz.

5. Hasil Pengukuran dibuat grafik frekuensi respon pada kertas semilog.

No	Frekuensi (Hz)	Vin	Vout
1	100	100mV
2	200	100mV
3	500	100mV
4	1K	100mV
5	2K	100mV
6	5K	100mV
7	10K	100mV
8	12K	100mV
9	15K	100mV
10	20K	100mV

6. Daya output rangkaian ..........W.

7. Catat besar tegangan DC dari masing-masing  pin IC  menggunakan volt meter

No	Pin IC	IC	Tegangan (mV)
1	1	Kiri
2	2	Kiri
3	4	Kiri
4	1	Kanan
5	2	Kanan
6	4	Kanan

6. Buatlah spesifikasi peralatan yang telah dibuat.

• Daya Output         :.....................
• Frekuensi Respon    :.....................
• Tegangan Kerja        :....................

7. Keterangan bentuk dan dimensi IC.

Gambar 5 Bentuk Fisik TDA2030        Gambar 7 Pinout Diagram IC TDA2030

SELAMAT dan SUKSES
